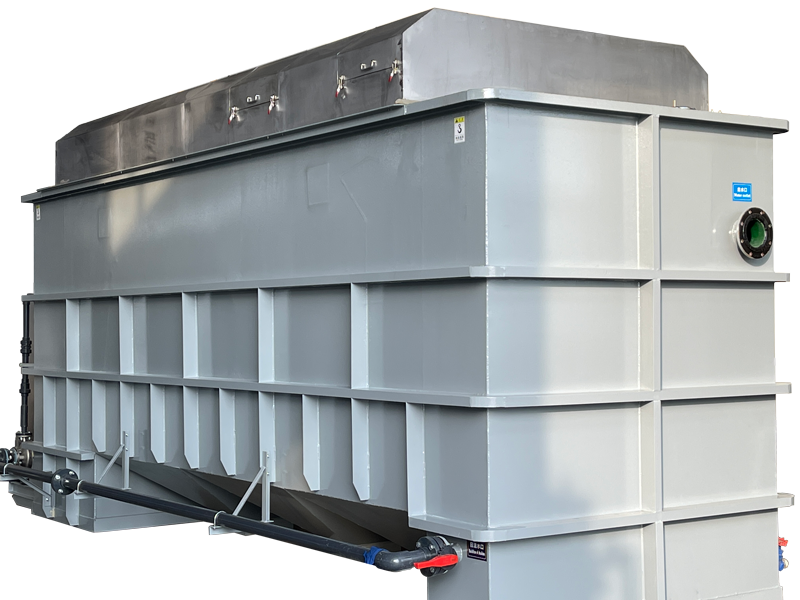

LMF矩形高效旋喷组合气浮

溶气气浮原理:在水中形成密散的微小气泡,粘附水中疏水性基团和胶体颗粒、使水气颗粒三相结合体,
形成密度小于水的紫合体上浮至水面并形成浮渣层被移除;
主要用于水与污水的处理,近年在市政污水除磷广泛运用。

联系咨询

在给水排水处理工艺中,固液分离技术是关键项目,对于比重接近于水的微小悬浮物的去除,气浮分离技术是最有效的方法。

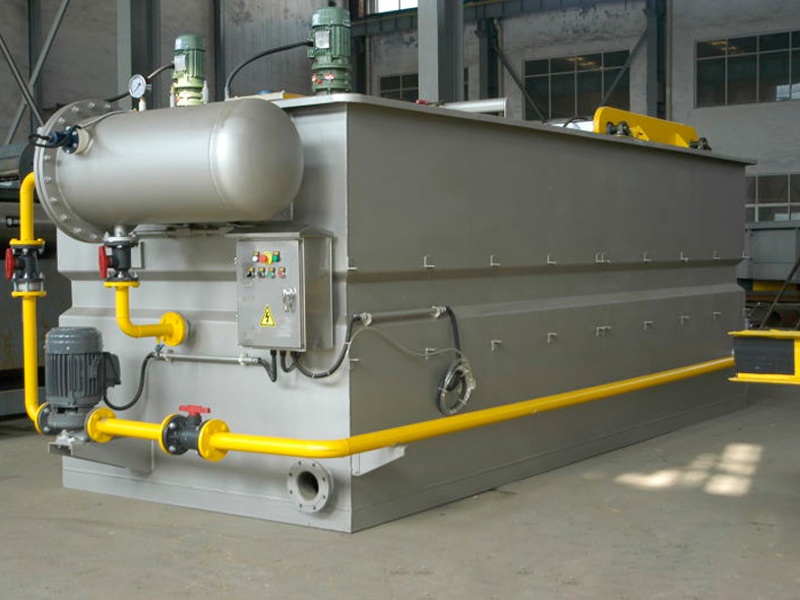

LM-F型矩形高效组合气浮设备,集中了我国各种气浮设备的优点,已被广泛应用于各类污水处理工程。
LM-F型矩形旋喷组合气浮设备,电耗省,操作方便,管理简便。溶气系统采用专利技术,溶气效率高,处理效果好,机电仪实现了一体控制。

溶气气浮原理:在水中形成密散的微小气泡,粘附水中疏水性基团和胶体颗粒、使水气颗粒三相结合体,
形成密度小于水的紫合体上浮至水面并形成浮渣层被移除;
主要用于水与污水的处理,近年在市政污水除磷广泛运用。

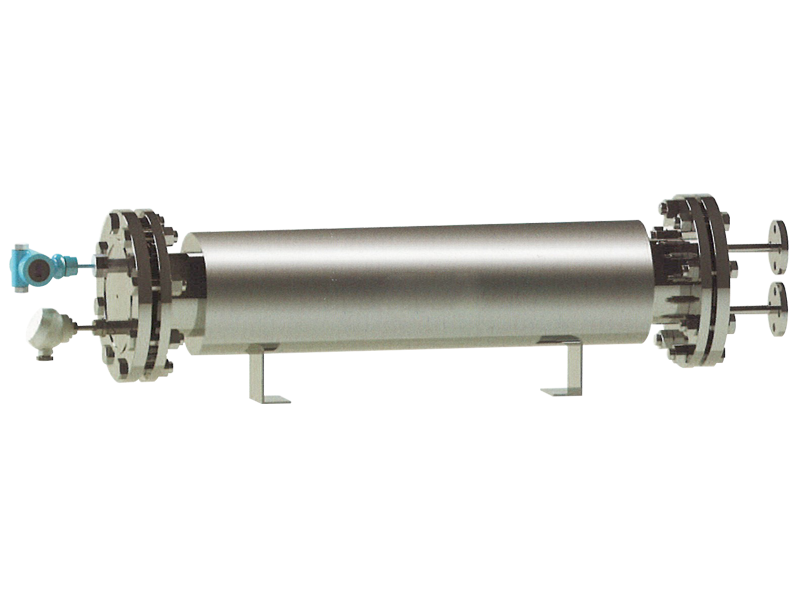

ADT高效溶气系统工作原理:
1、回流水经过溶气水泵高压瞬时流经云气团系统,在进入口瞬间被喷射至内壁产生高速旋转螺旋状(阿基米德螺旋线原理)
2、瞬时旋转至内置云膜片进行近饱和溶解,最大可能将空气溶解至水体内
3、近饱和溶气水体在出口被翳时释放产生大量均匀高密度微小气泡云引至分离区

ADT高效溶气系统技术亮点:
1、恒压恒水:使溶解状态始终处于高饱和度
2、溶喷技术:高速旋转螺旋状喷射,水体最大极限打散进行二次溶解
3、特制云膜片:致使水体最大程度的近高饱和状态
4、瞬时释压产生云泡气团(云团厚度约500mm厚度)

ADT高效溶气系统技术优势
1、溶气效率高,接近亨利定律(27%)
2、无内部电子元器件,减少故障率
3、恒压技术,溶气稳定、释放稳定
4、释放效率高,水泵、气源降低能耗约20-45%

工作原理:
矩形高效组合气浮主要起固液分离作用(同时可以降低COD、BOD、色度等)。
矩形旋喷组合气浮主要利用溶气系统产生的溶气水中的微气泡,与水中的悬浮物絮体粘合在一起,悬浮物随微气泡一起上升至水面,形成浮渣,使水中的悬浮絮体得到去除。
清水经过回流水泵,在一定的工作压力的情况下,使空气最大限度地溶入水中,通过快速减压释放,形成直径在5um~10um左右的微小气泡。
在原水中加入絮凝剂PAC或PAM(PAC分为液态和固态,固态PAC需溶解后投加,一般溶液为5%-10%,液态PAC需要稀释后投加,PAM溶液为配比为0.1%左右),经过3min~10min的有效絮凝反应。其时间、药量和絮凝效果须由实验测定,原水经过絮凝反应,进入接触区。在接触区内,微气泡与原水中絮体相互粘合,一起进入分离区,在气泡浮力的作用下,絮体与气泡一起上升至液面,形成浮渣。浮渣由刮沫机刮至污泥区。下层的清水通过集水管自流至清水池。处理后,清水一部分回流,供溶气系统使用,另一部分则排放。

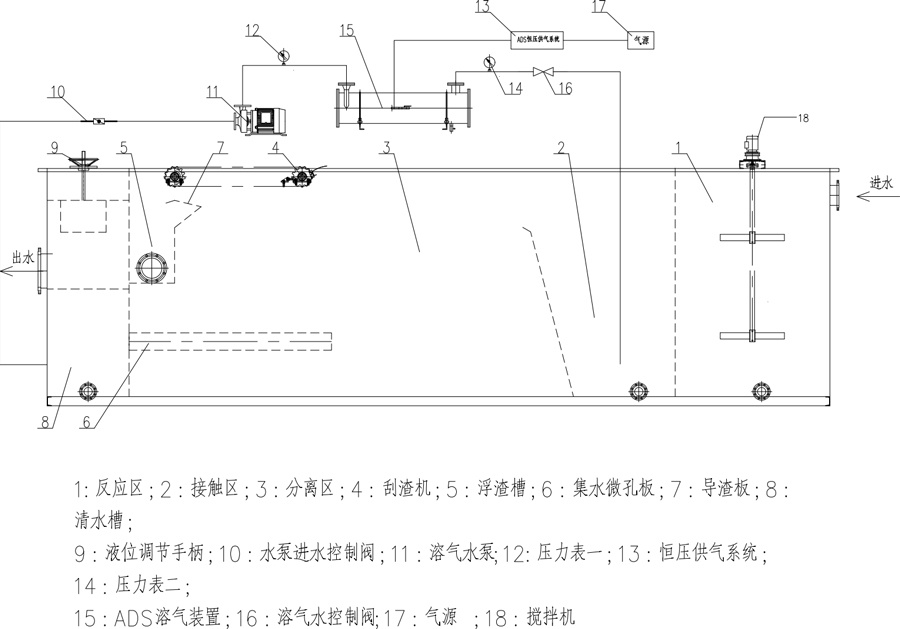

结构原理:
1、污水经地沟自留至集水池,使水质、水量均衡;
2、再由污水提升泵提升至浅层气浮池;
3、浅层气浮进入管口加入PAC、PAM,经气浮池底部混合管充分混合,紧接着与溶气系统产生的部分带正电荷的微小气泡混合,使微小气泡与絮凝体、废水中的污染物进行吸附,桥联进入气浮布水系统;
4、通过布水系统使废水进入气浮池体,通过气浮的布水系统及无极调速装置使进入气浮内的废水在布水区及气浮区达零速度;
5、聚凝的絮体及被微气泡吸附桥联的污染物在浮力及零速度的作用下迅速进行固液分离;

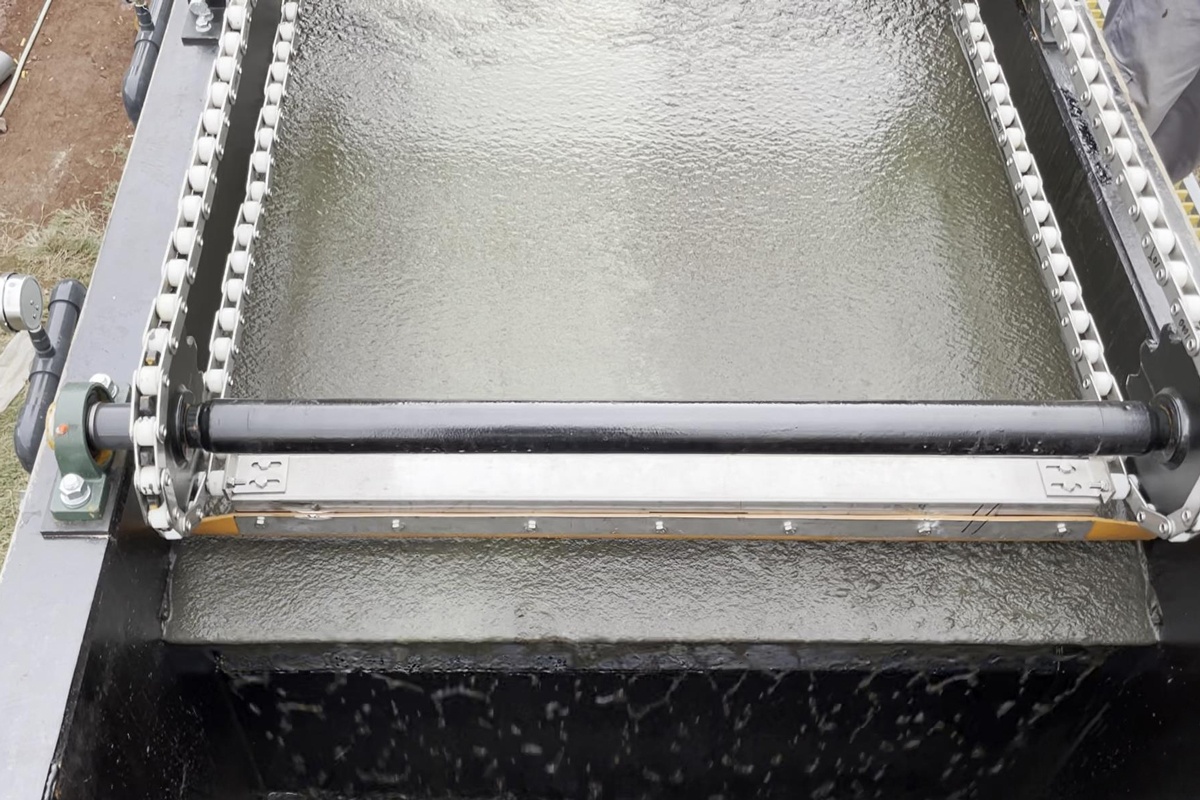

6、在浅层气浮池清水区被分离而上浮的浮渣污染物被带螺旋的搬泥勺捞走,自流至污泥桶,在重力的作用下自流至浮渣池;
7、被分离在下层的清水通过回转桶下面的清水抽捉槽管自流至清水池;
8、浮渣池内的浮渣经污泥泵送到污泥脱水系统,滤液由地沟排至焦水均调池,干泥外运填埋或综合处理。

型号 处理量m³/h
池体尺寸

L*W*H(mm)

运行载荷 T 排渣机 KW 搅拌机 KW 增压泵 KW 空压机 KW
LMF-F05 05 3500*1000*2200 10 0.18 0.4 1.1 0.55
LMF-F10
10 4500*1200*2400
14 0.18
0.62 1.5 0.75
LMF-F20
20 5000*1800*2400
23 0.18
0.62
3 0.75
LMF-F30
30 6000*2000*2400
30 0.18
0.62 4.0 0.75
LMF-F40
40 6500*2200*2400
36 0.18
0.92
5.5 0.75
LMF-F50
50 7000*2600*2400
47 0.18
0.92
5.5
0.75
LMF-F60
60 7600*2700*2400
52 0.18
0.92 7.5 1.5
LMF-F70
70 8600*2800*2400
62 0.18
1.3 7.5 1.5
LMF-F80
80 9000*3000*2400
69 0.18
1.3 11 2.2
LMF-F100
100 10000*3200*2400
80 0.18
1.85 11 2.2
LMF-F125
125 11000*3400*2400
93 0.18
1.85
11 2.2
LMF-F150
150 11500*3500*2400
99 0.18
2.6 15 3.0
LMF-F200
200 12500*3600*2400
115 0.18
2.6 18.5 4.0

矩形高效组合气浮设备作为水处理的一种方法,被广泛应用于污水处理的给排水工程。
LMF矩形高效组合气浮设备适用于:
1、造纸白水纸浆回收及清水回用;
2、各种重金属离子的去除;
3、炼油废水、油污分离;
4、制革废水杂质去除;
5、印染废水色度及杂质去除;
6、各类生物处理后污泥、膜的固液分离;
7、污泥浓缩(处理量为设备能力的20%~30%,专用设备除外,可另行设计)。

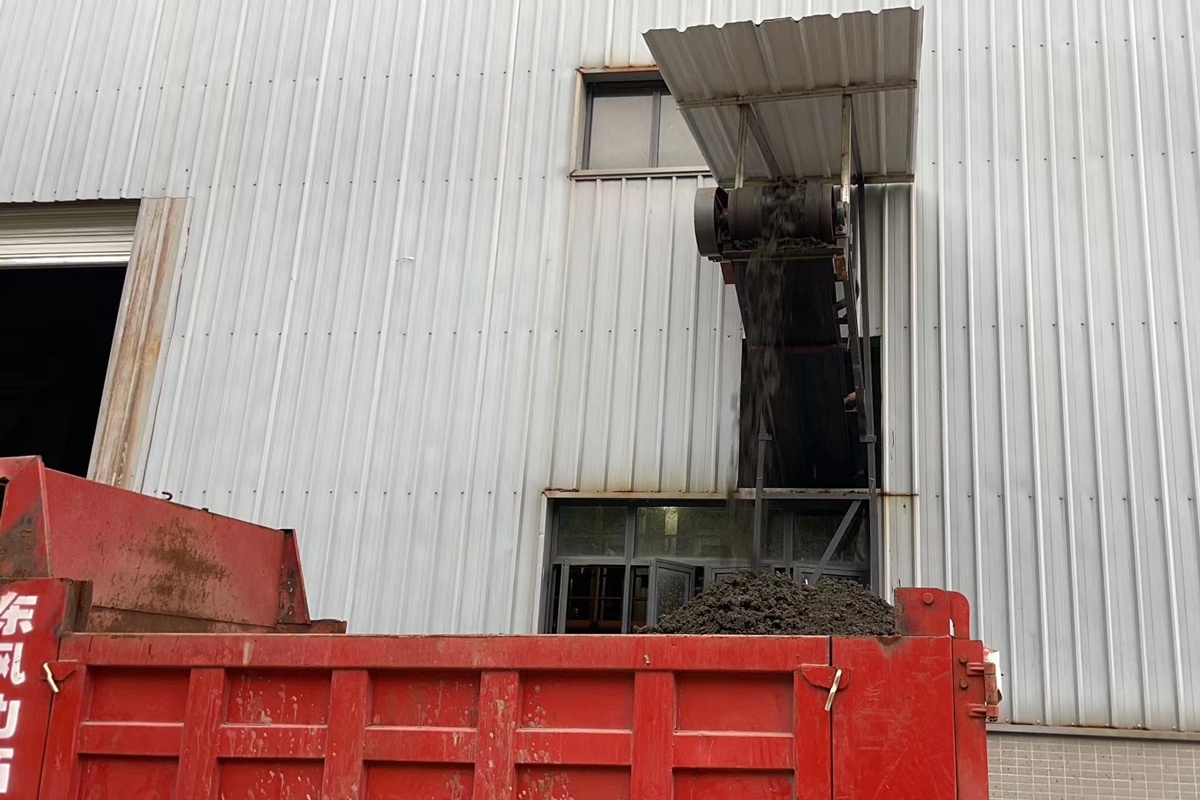

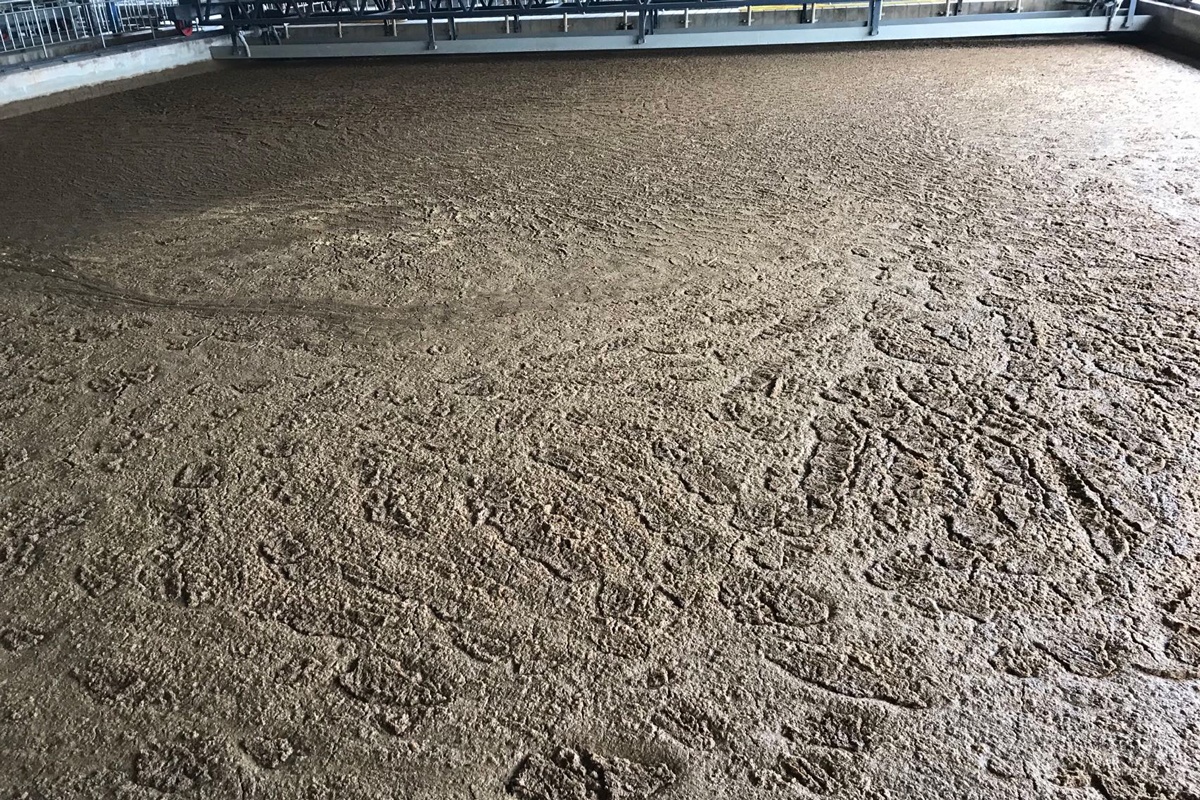

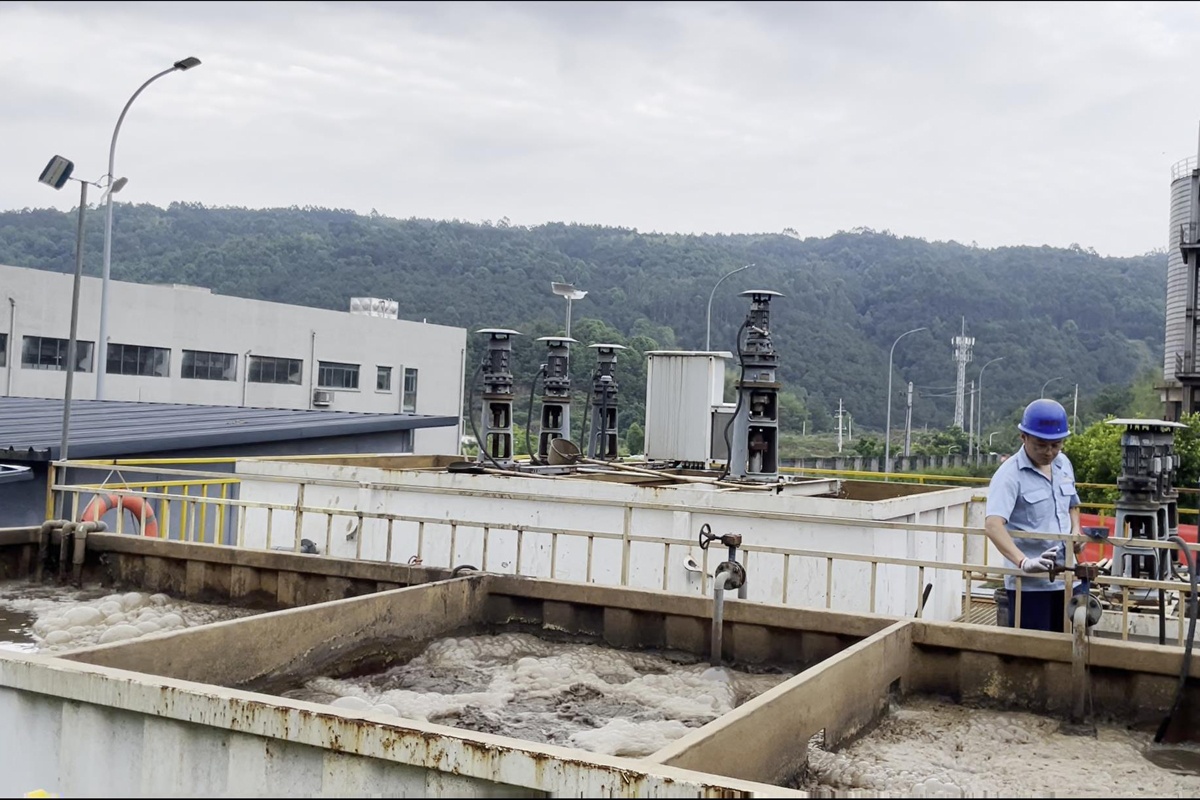

市政污泥压榨废水气浮深度预处理,进水SS5000mgL,出水SS250mgL

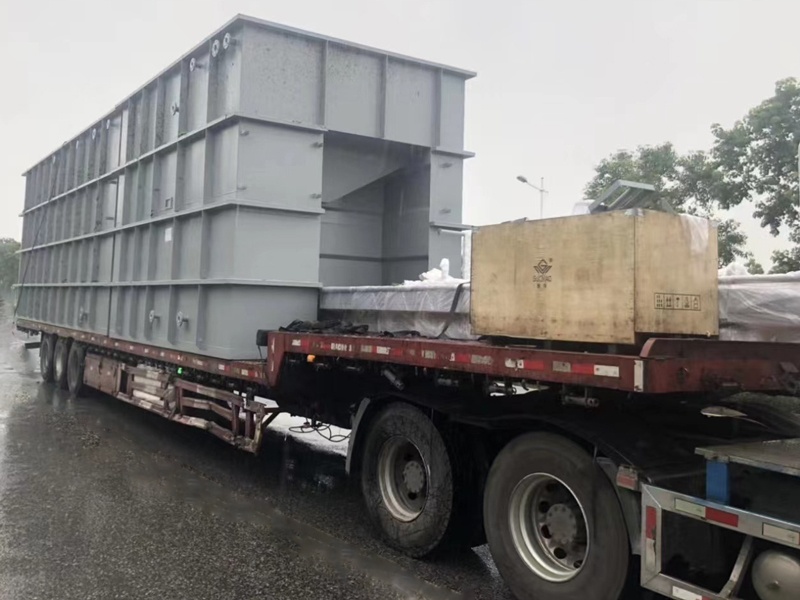

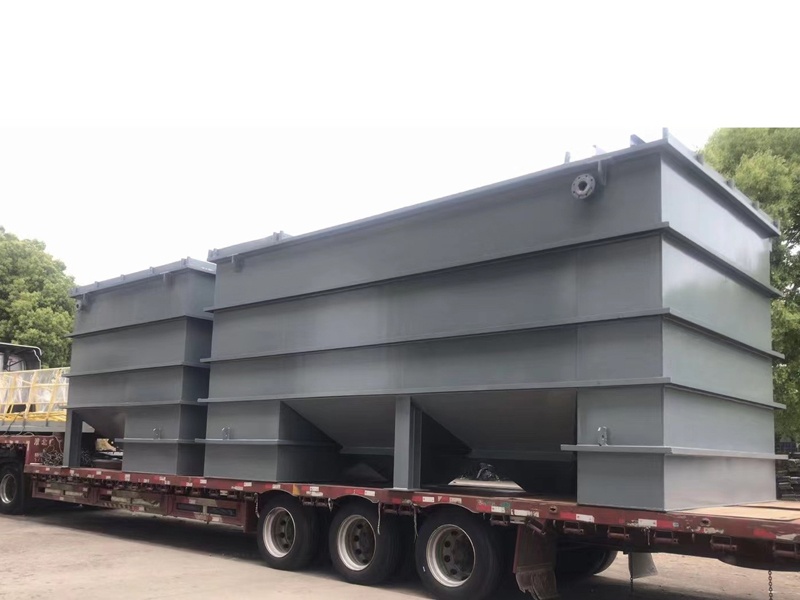

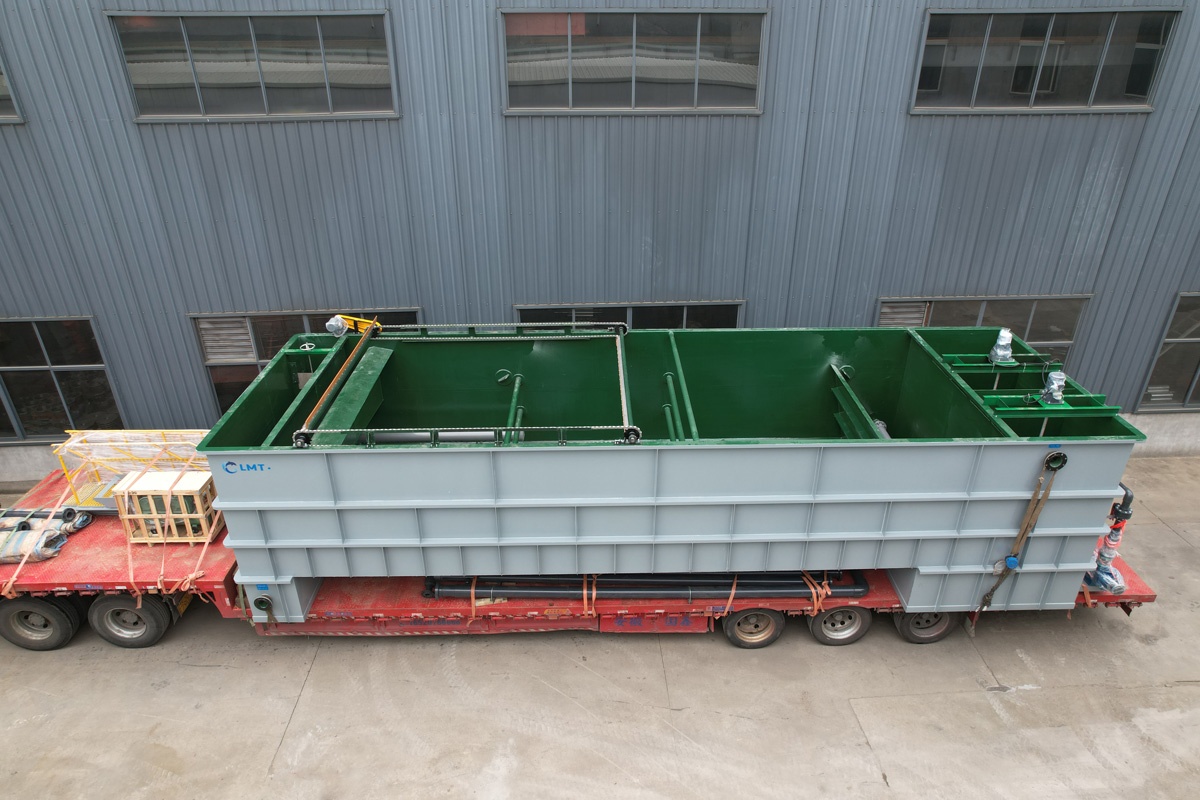

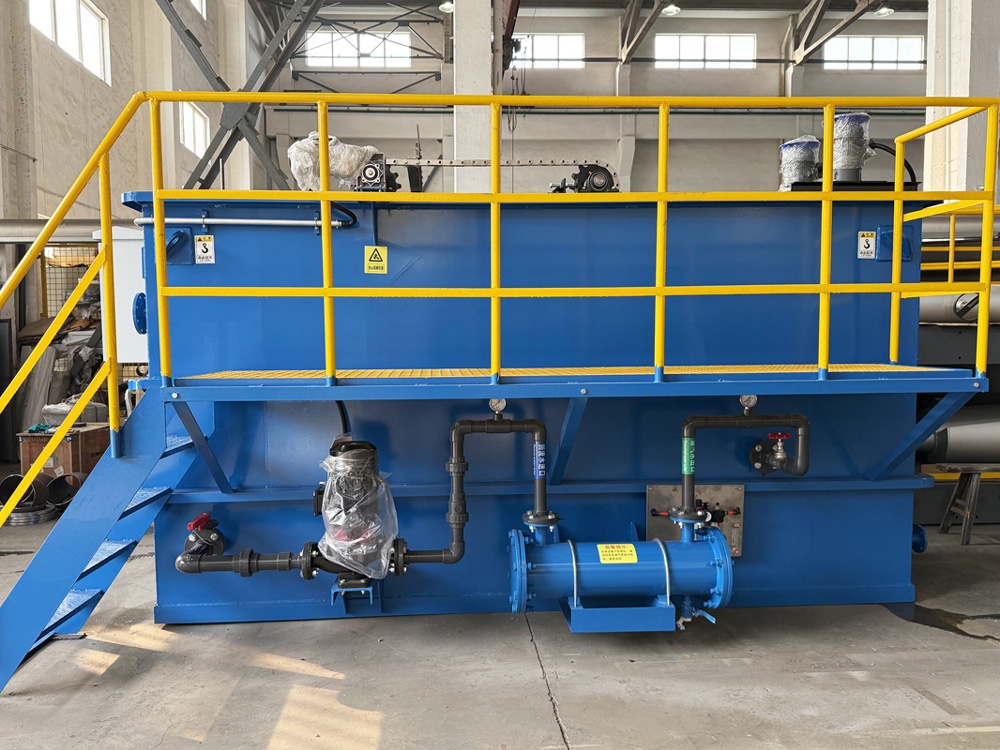

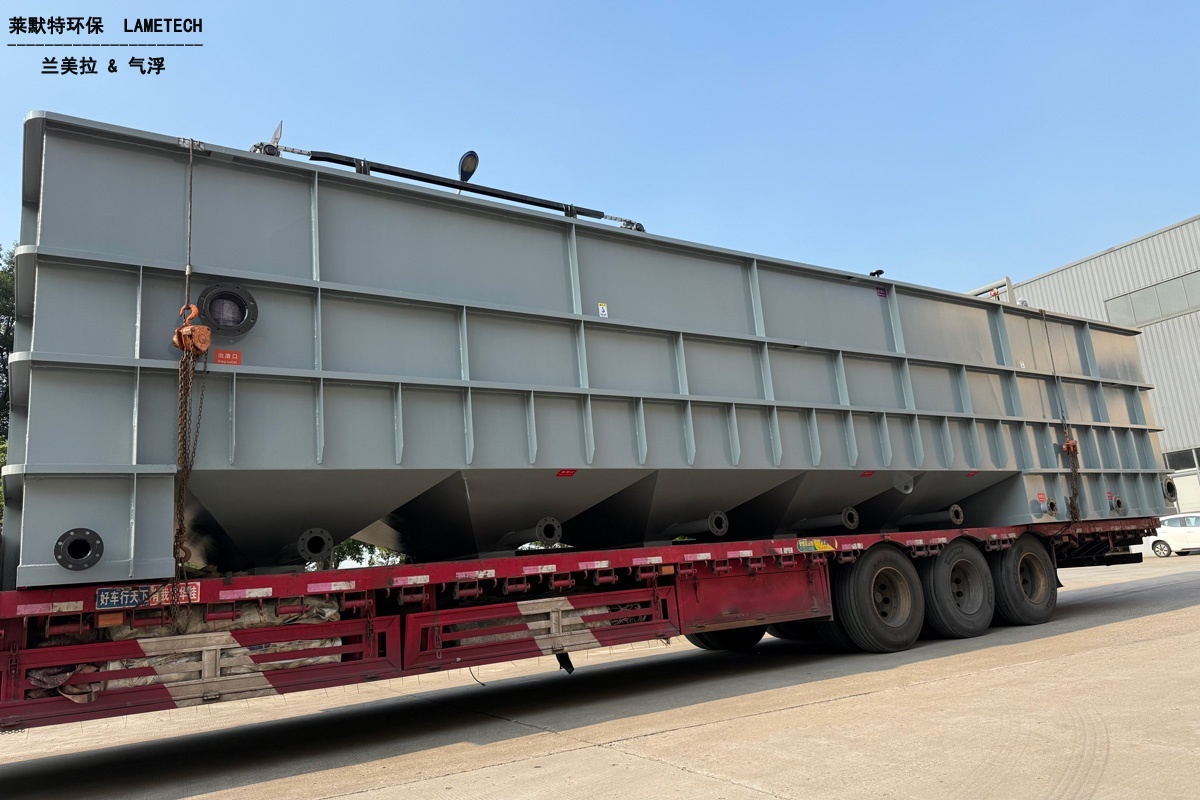

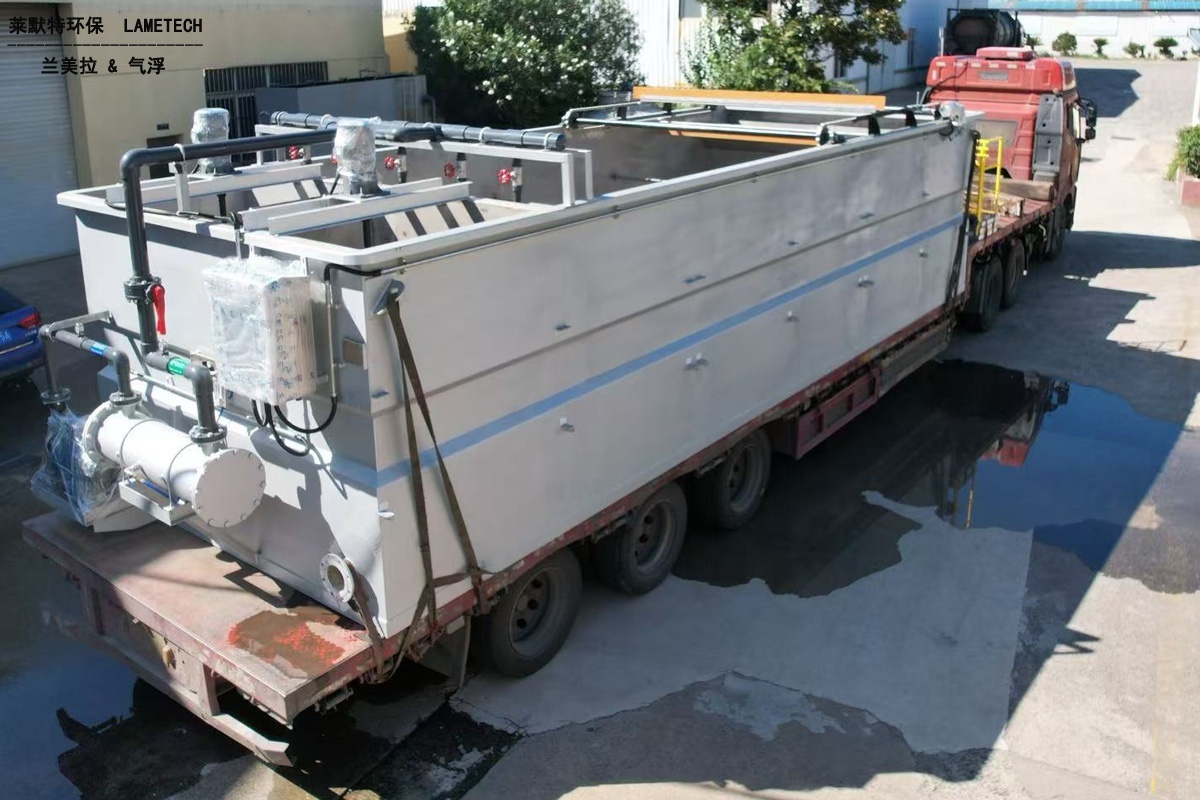

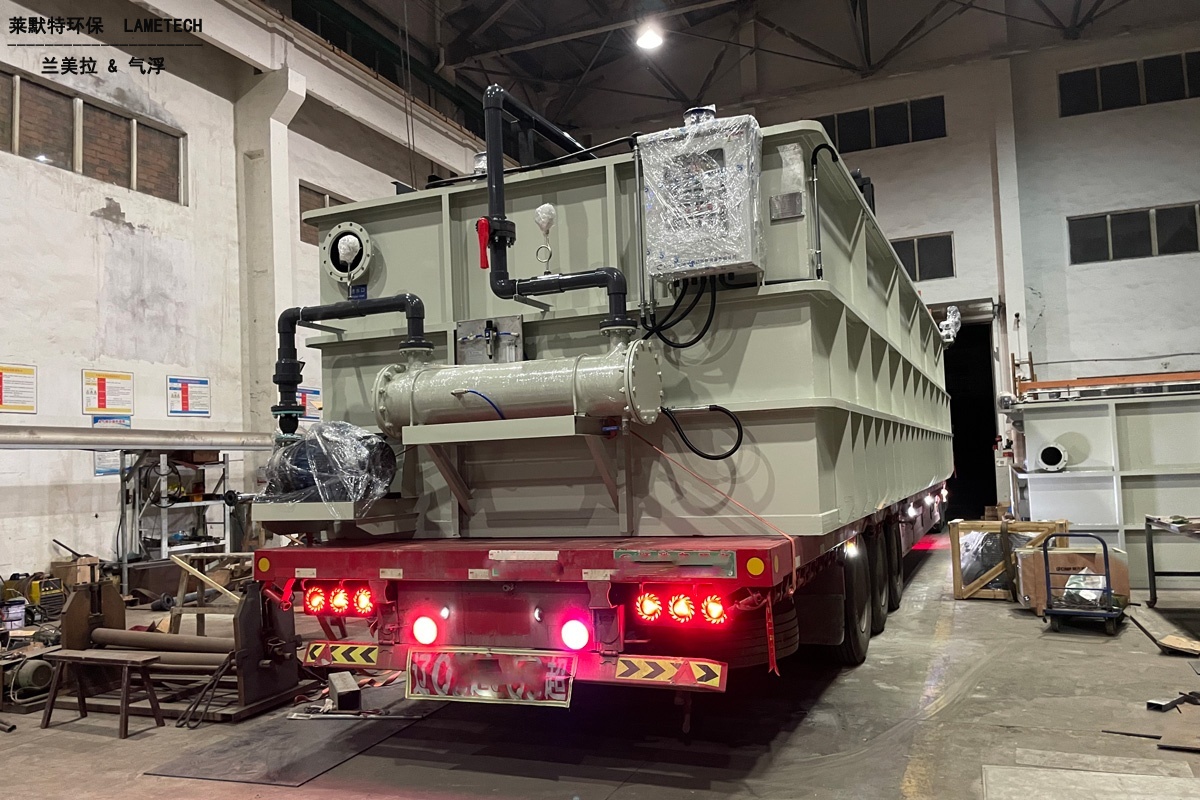

处理量100T每小时-高效气浮发货案例

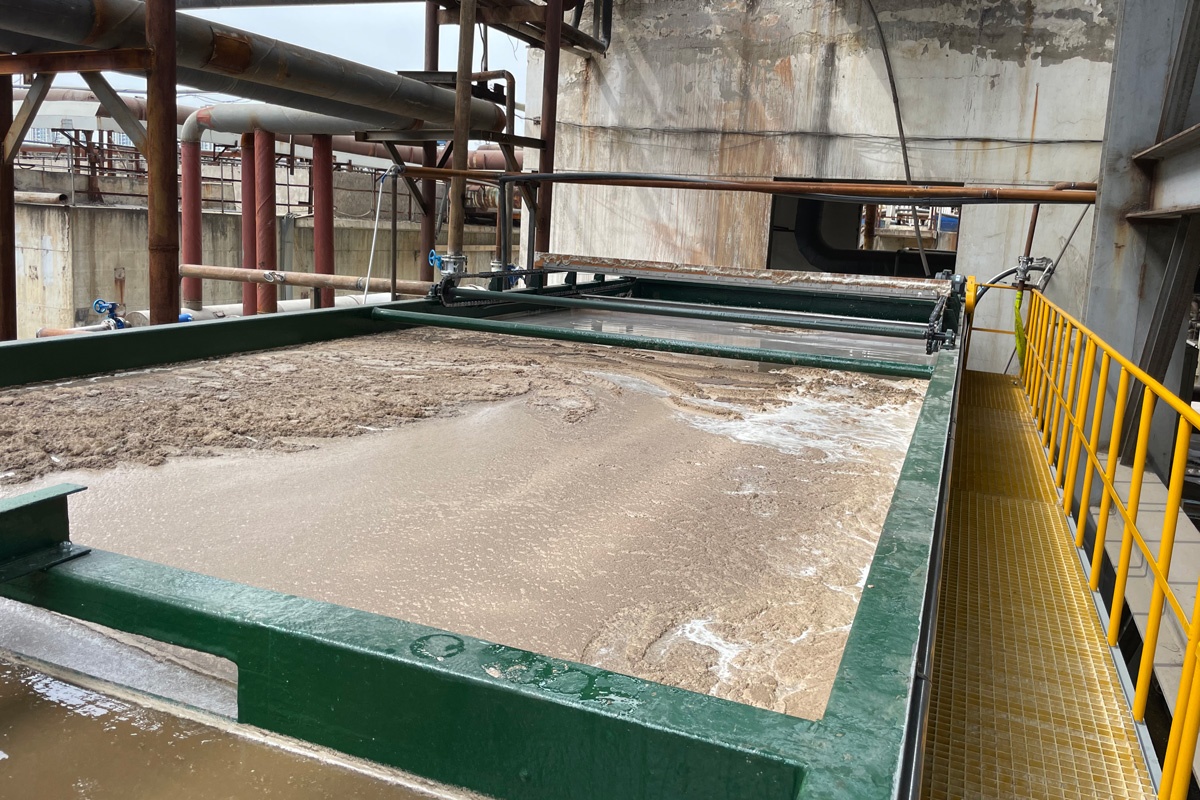

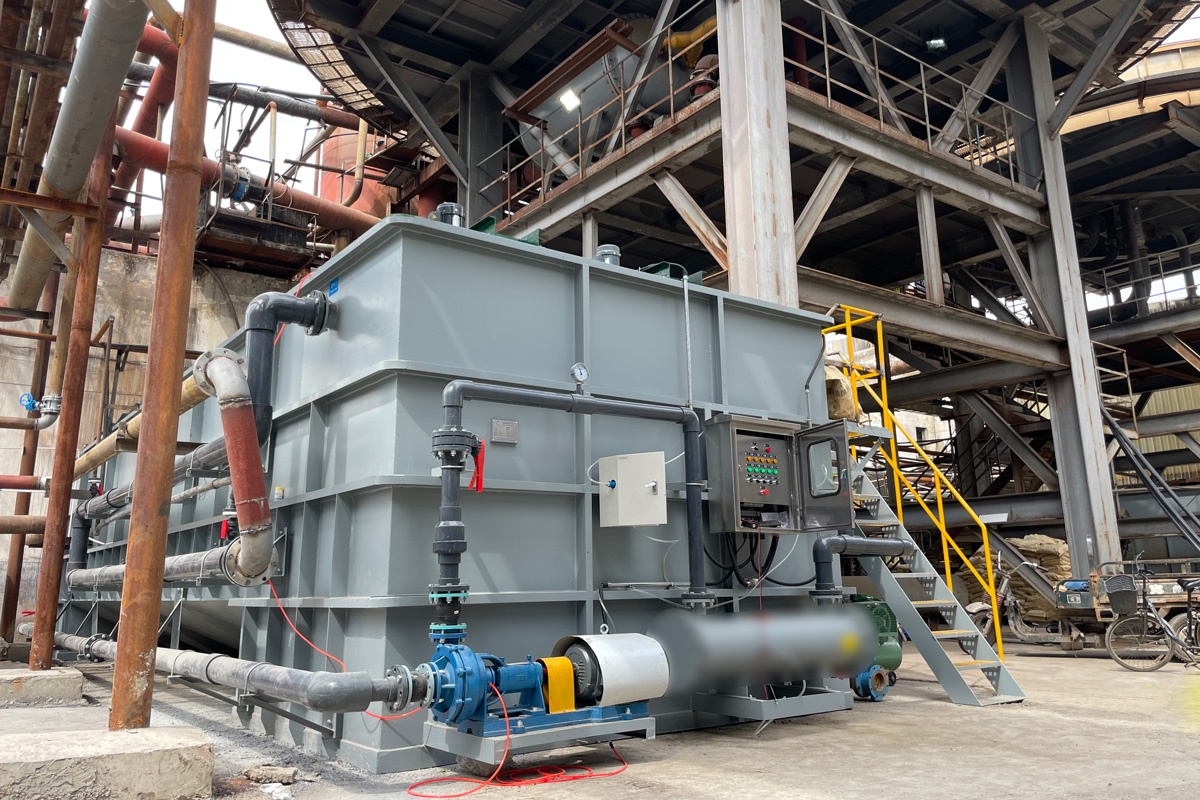

河北某橡胶企业-高效气浮处理化工废水案例

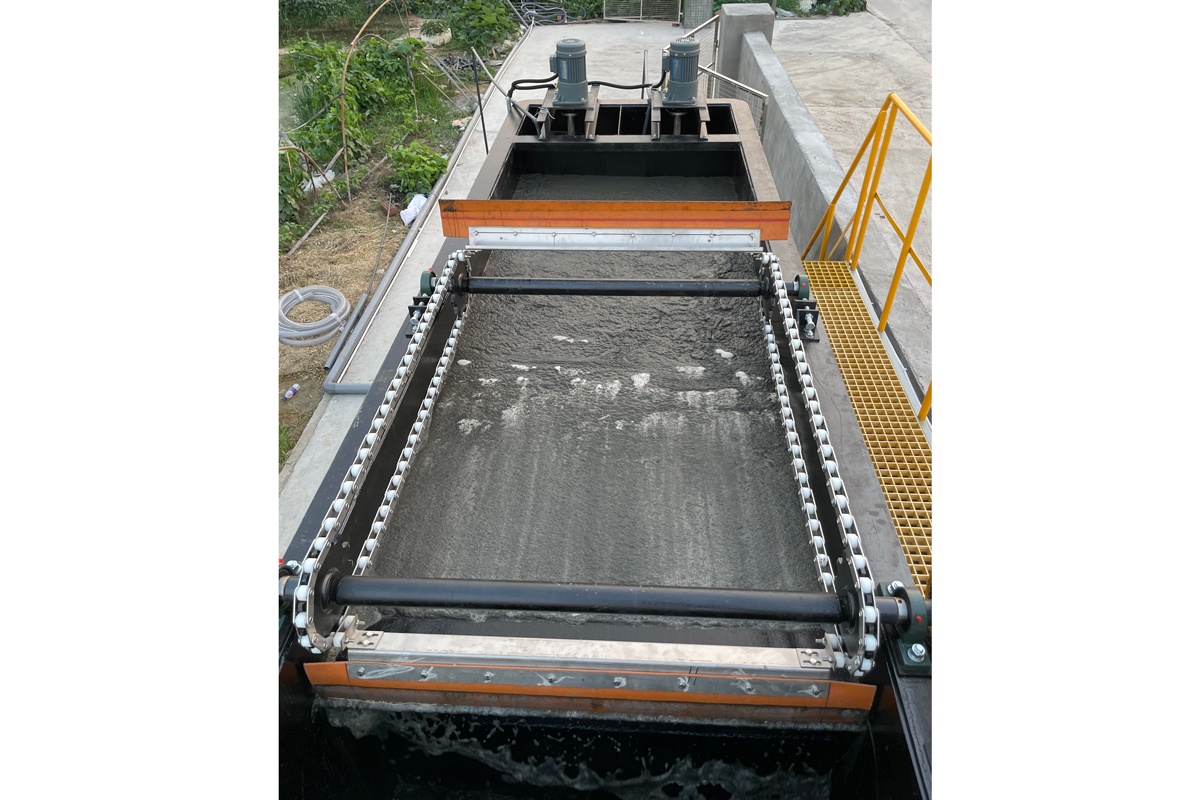

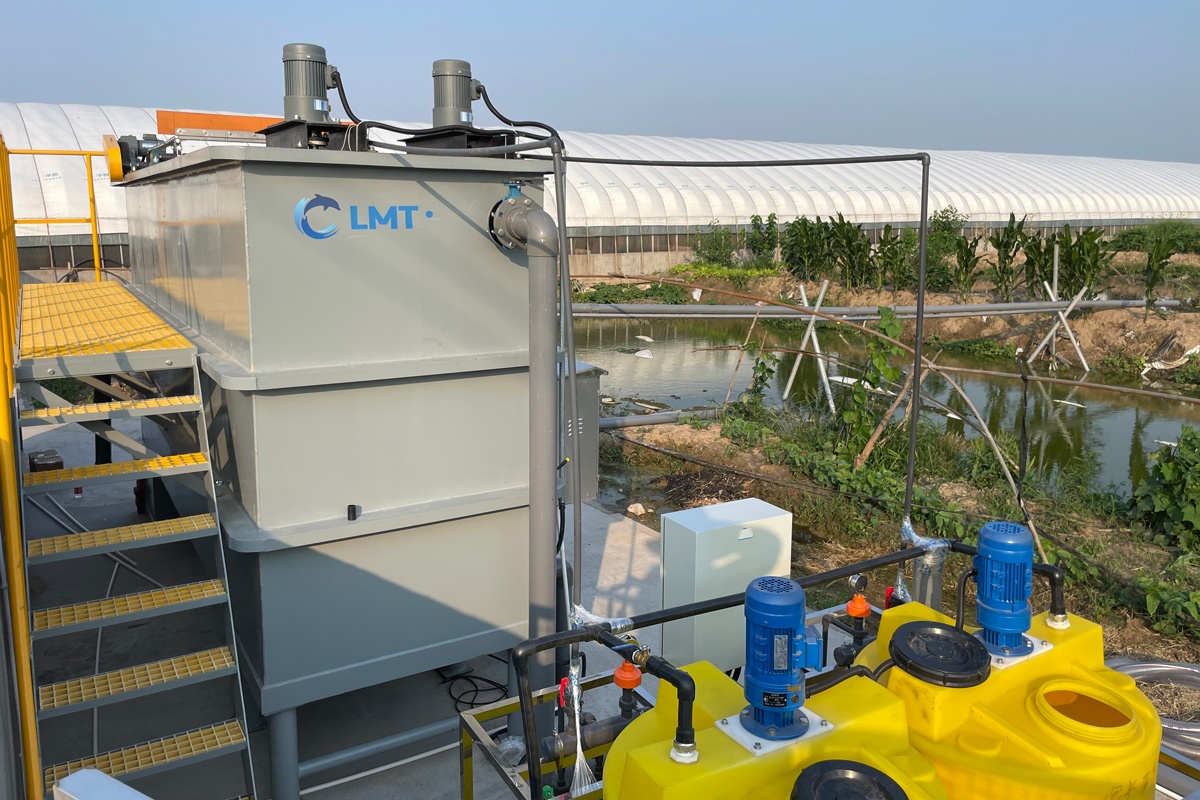

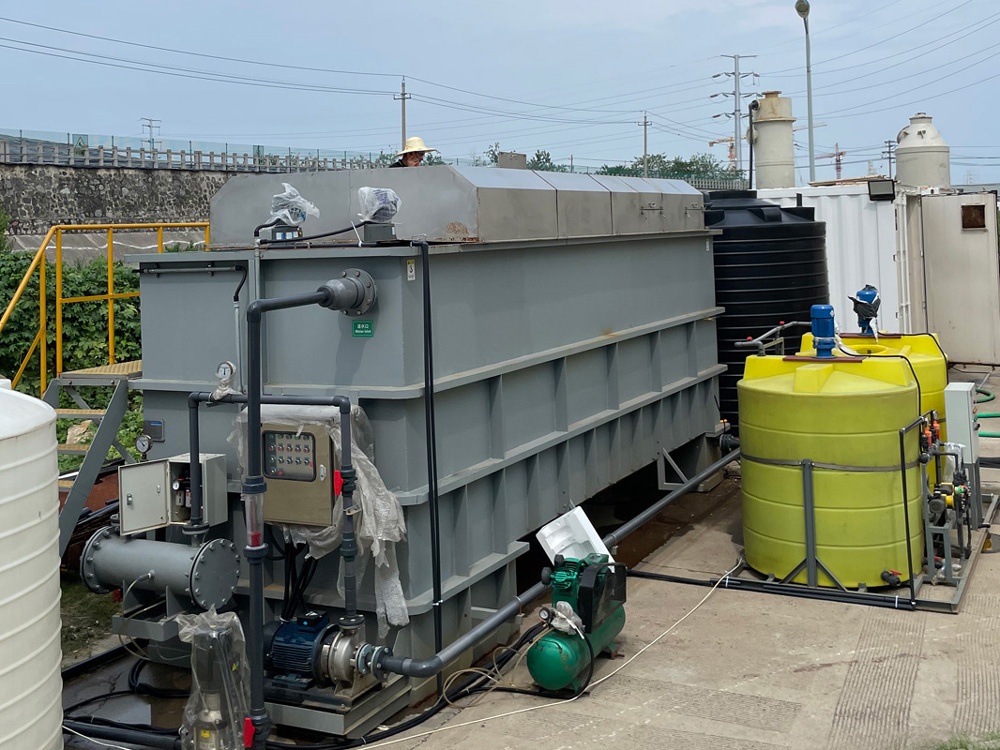

畜牧养殖废水,配套加药装置,日处理量200m³d,出水清澈,节省客户能耗


长春一汽,压铸含油废水破乳预处理,日处理量200m³d,出水清澈

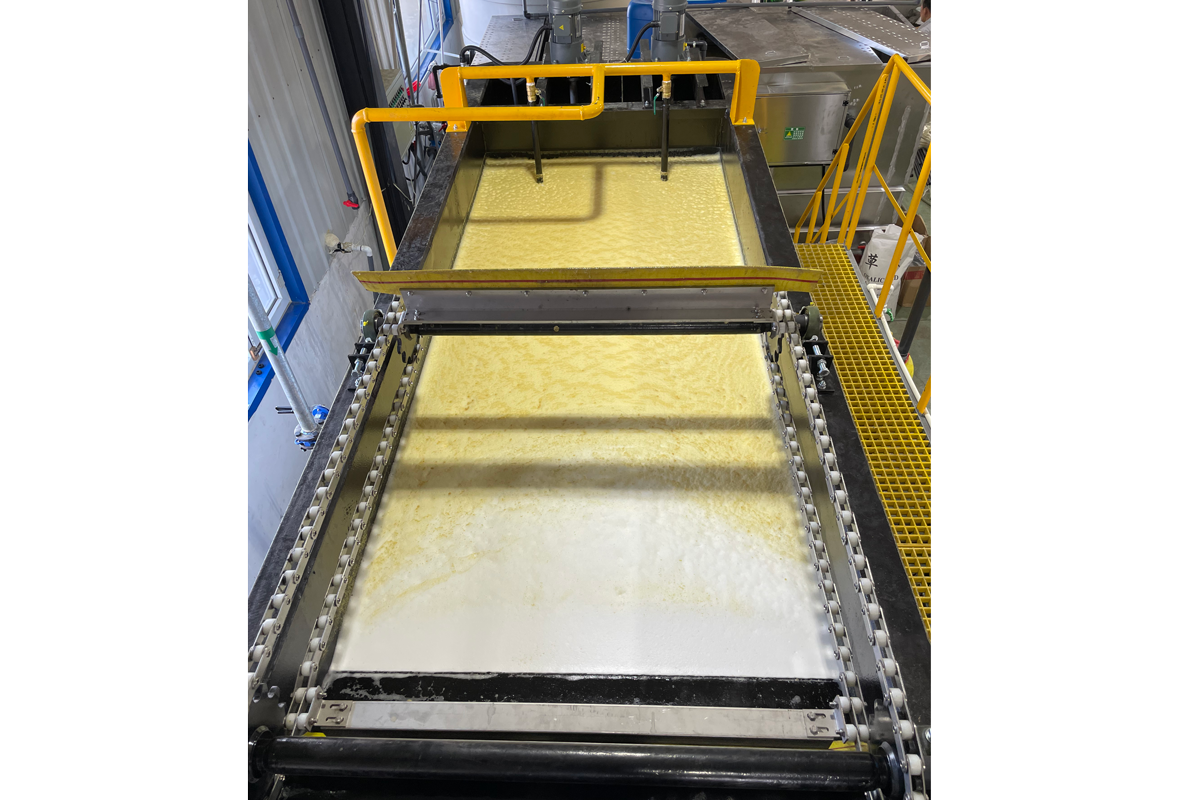

食品深加工废水,碳源回收气浮处理,帮助用户节省碳源费用40万元每年

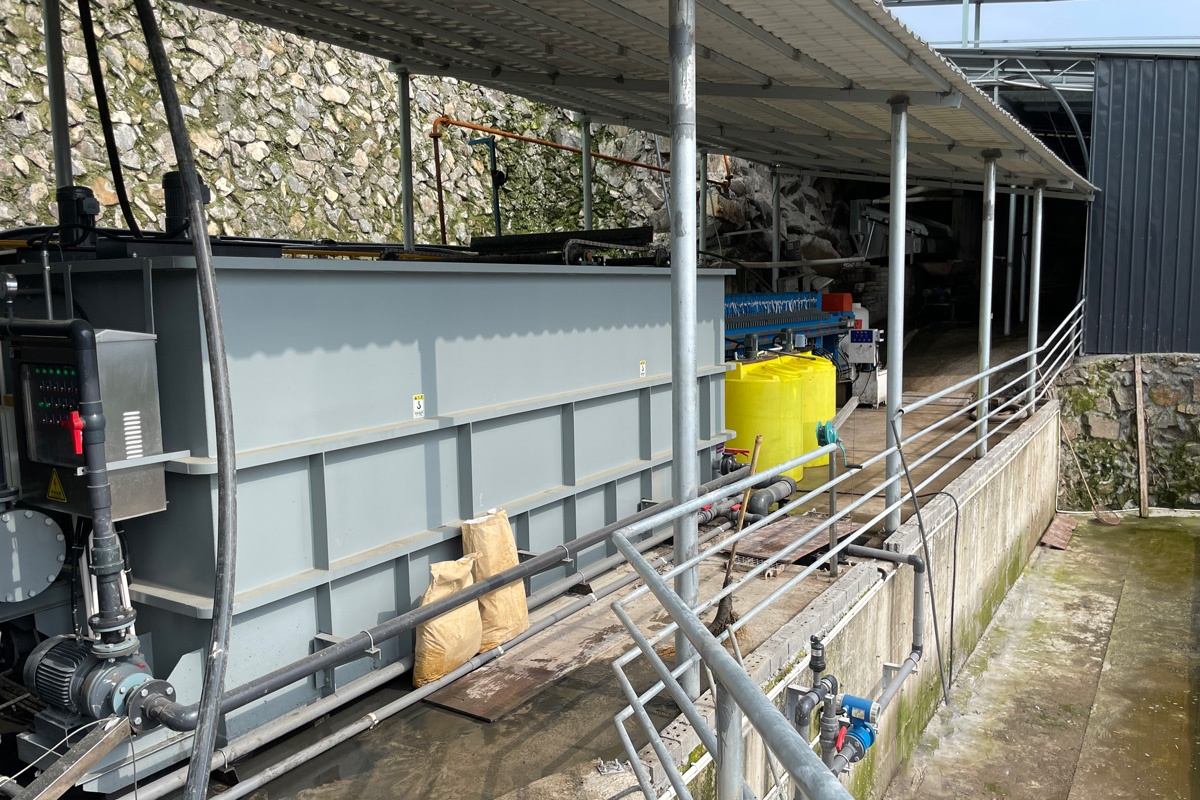

浙江畜牧养殖废水,25m³h,高效去除SS,COD
